Laserschneiden von Blech
Laserschneiden von Profilen
Blechzuschnitt
Die Arbeitsfläche beträgt laut Hersteller 1.500 × 3.000 mm. Die Materialübersicht der 6-kW-Ausführung nennt Stahl, Edelstahl, Aluminium und Messing.
Maximale Schnittdicken bei 6 kW
Die folgenden Werte stammen aus den von BYK benannten Herstellerunterlagen. Die Eignung für Ihr konkretes Bauteil prüfen wir anhand von Werkstoff, Kontur und Qualitätsanforderung.
| Werkstoff | Höchste Herstellerangabe bei 6 kW |
|---|---|
| Stahl (ST37) | bis 25 mm · Musterzuschnitt |
| Edelstahl | bis 16 mm · Musterzuschnitt |
| Aluminium | bis 10 mm |
| Messing | bis 8 mm |
Stahl und Edelstahl: Die Maximalwerte von 25 mm Stahl und 16 mm Edelstahl sind in der Hersteller-Parametertabelle als Musterzuschnitt gekennzeichnet und nicht für die Produktion ausgewiesen. Stahl mit 20–22 mm und Edelstahl mit 14 mm sind dort für einfache Konturen und kleine Mengen vorgesehen. Ohne diese besondere Einschränkungsmarkierung sind Stahl bis 18 mm und Edelstahl bis 12 mm aufgeführt. Besprechen Sie die gewünschte Ausführung und Stückzahl mit uns.
Aluminium und Messing: Die Werte stammen aus der Modellübersicht. Konkrete Kontur und Qualitätsanforderung bitte anfragen.

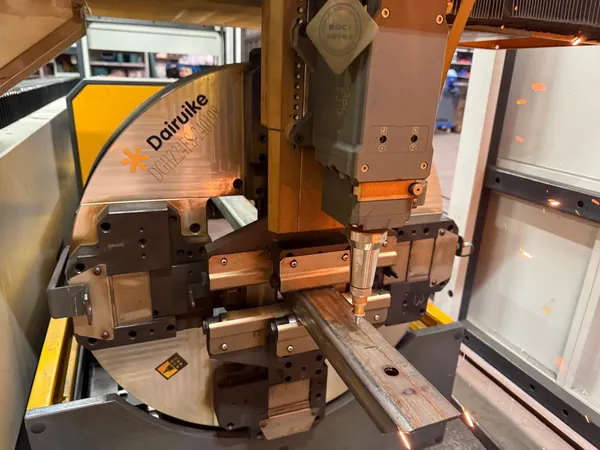

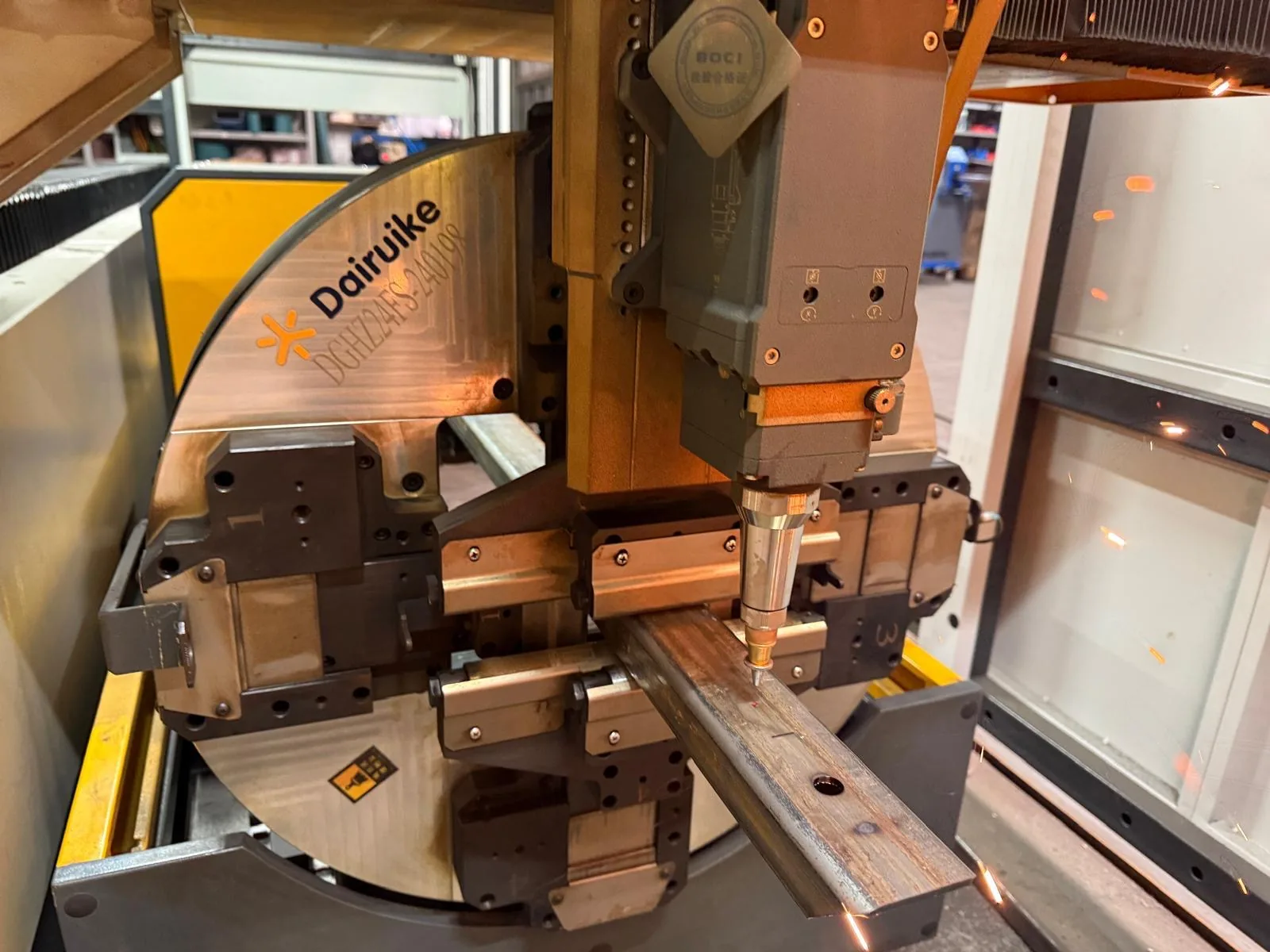

Rohr- und Profilzuschnitt
Wir bearbeiten Rohre und Profile bis zu einem Profilmaß von 350 mm und einer Profillänge von 6.100 mm. Ob Querschnitt, Wandstärke und Kontur Ihres Bauteils dafür geeignet sind, prüfen wir anhand Ihrer Zeichnung.
Zeichnungen und Anforderungen
Der Hersteller nennt DWG, DXF und STP als Grafikformate. Stimmen Sie Dateiversion, Zeichnungsumfang und Übermittlung bitte mit uns ab. Teilen Sie uns Material, Abmessungen, Stückzahl und gewünschten Termin mit.
Die angegebenen Maschinenwerte ersetzen keine vereinbarte Fertigungstoleranz oder Zusage für jede Bauteilgeometrie.
Quellen zu den technischen Angaben
MEKOTEK: Modell FLC-P 1530 · MEKOTEK: Schnittparameter. Stand der Übernahme: 26.09.2026. Die Schnittparameter beziehen sich auf die vom Hersteller ausgewiesene 6-kW-Konfiguration.
